KF-6901E是一款便攜式5通道局部放電巡檢測試儀器，根據不同的配置可以提供暫態地電壓（TEV）、空氣式超聲波（AA）、接觸式超聲波（AE）、高頻電流（HFCT）、超高頻（UHF）5種檢測方式；檢測結果以數字和圖形的方式顯示放電強度、放電相位、歷史數據等,同時提供溫度、濕度、氣壓值的環境測量。
功能特點
u 檢測功能豐富，提供暫態地電壓（TEV）、超聲波（AA和AE）、高頻電流（HFCT）、超高頻（UHF）等多種檢測方式。
u 提供測試數據管理，檢測數據一鍵保存。
u 人機交互采用最新的ARM處理器與嵌入式操作系統，觸摸操作，界面友好。
u 提供USB接口可進行數據的導出。
u 內置功能自檢器，確保儀器功能正常。
u 可測量檢測對象的環境溫度和濕度。
u 附件豐富，方便對各種設備進行檢測，包括TEV探頭、超聲波拋物面波形集中器、接觸式超聲波探頭、外置延長麥克風探頭、HFCT傳感器、超高頻傳感器.
KF-6901E多功能局部放電診斷儀具備兩種檢測模式：巡檢模式、診斷模式；檢測結果以數字和圖形的方式顯示放電強度、放電相位、歷史數據等，并且分析診斷信號種類及故障類型，生成測試報告及診斷結果。同時具有RFID數據存儲芯片識別及智能巡檢功能。
1.集暫態地電壓（TEV）檢測、特高頻（UHF）檢測、超聲波（AE）檢測、超聲波（AA）檢測、高頻電流（HFCT）檢測五種原理為一體，適用于高壓設備局部放電測試工作。
2.可以滿足GIS、開關柜、變壓器、電纜等高壓設備的局部放電巡檢及故障分析診斷。

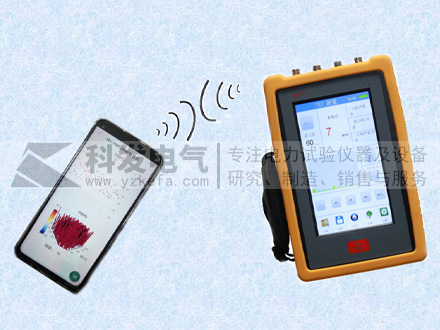

3.故障數據采集采用無線/有線兩種可選傳輸方式，方便人員現場操作，保證測試人員安全傳感器固定在現場，人員可以遠離被測設備進行測試。
4.五種測試原理方式均具有幅值檢測、柱狀趨勢圖、周期圖譜檢測、波形圖譜檢測、脈沖圖譜檢測、PRPD和PRPS圖譜檢測等多種圖譜分析功能，并分析診斷信號種類及故障類型，生成測試報告及診斷結果。儀器小巧、攜帶方便、一機多能，能夠真正做到提高現場使用人員工作效率、減輕工作強度的作用。
5 儀器主機采用安卓系統，并配置快速巡檢工控系統可快速巡檢。局放檢測數據包括：TEV測試數據、超聲波測試數據、特高頻測試數據和高頻電流測試數據。局放測試圖譜包括：脈沖圖譜、波形圖譜、周期圖譜、PRPD/PRPS圖譜檢測等。
6.主機配備專用測試軟件，具備實時控制測量和歷史事件分析和回放功能。符合國標的數據分析軟件，能夠?qū)z測數據進行存儲、管理與分析，能夠兼容并導入其它廠家的符合國標的局放數據文件、并回放。
7.具有多種同步功能，使周期圖譜檢測相位與現場工頻的頻率保持一致。
8.具有RFID數據存儲芯片識別及智能巡檢功能（選配）。
9.采用新型可充電鋰電池，減輕重量的同時，續航時間更長。
應用場景
KF-6901E它適用于變電站和工廠內的配電柜、開關柜、變壓器、電纜（包括橋架、接頭等）和架空線路的絕緣子、柱上開關、GIS等電氣設備的局部放電的帶電檢測與定位。高頻電流（HFCT）檢測模式可以對變壓器、電纜進行局放檢測；超高頻（UHF）和接觸式超聲波（AE）檢測模式可以對GIS設備進行局放檢測。
u 傳感器：電容式
u 測量范圍：0～160dBmV
u 頻率范圍：3～200MHz
u 分辨率：0.5dB
u 精度：±1dB
u 最大脈沖/周期數：1400
u 最小脈沖率：10Hz
u 測量范圍：-7dBuV～68dBuV
u 分辨率：1dB
u 精度：±1dB
u 傳感器靈敏度：-65dB （0dB=1伏特/ubar 有效值 SPL）
u 傳感器中心頻率：40kHz
u 頻率范圍：20～300kHz
u 傳感器直徑：16mm
u 外差頻率：38.4kHz
u 接觸式空氣超聲波中心頻率：20~300KHz
u 測量范圍：0dBuV～68dBuV（0.001mv～1.000mv）
u 分辨率：1dB
u 精度：±1dB
u 傳感器靈敏度：-65 dB (0 dB=1 volt/μbar 有效值SPL)
u 頻率范圍：0～300 kHz
u 傳感器：HFCT
u 測量范圍：0pC～25000pC
u 靈敏度： 5pC
u 檢測頻率：500Hz～50MHz
u 檢測帶寬：100 MHz
u 內徑：45mm
u 外徑：110 mm
u 輸出阻抗：50Ω
u 輸出接口：BNC連接器
u 傳感器：UHF
u 測量范圍：- 75dBm ~0dBm/-10~60 dBm
u 靈敏度：＞10mm等效高度
u 分辨率：±0.5dB
u 頻率響應：100MHz ～ 2GHz
u 輸出阻抗：50Ω
u 輸出接口：BNC型
u 激光定位最大距離≥100m
u 測量范圍：-20°—400°
u LEMO外部超聲波傳感器輸入接口
u BNC外部AE傳感器輸入接口
u BNC外部HFCT傳感器輸入接口
u BNC外部UHF傳感器輸入接口
u 3.5mm立體聲耳機插孔
u 標準SD卡數據存儲接口
u 2.1mm低壓直流（18VDC）充電器接口
u 1.3mm電源同步輸入接口
u USB接口
u RJ45以太網接口
u VGA接口
u 紅外成像測溫接口
u 3.5mm立體聲耳機插孔，32歐姆
u 內部電池：鋰離子電池
u 正常工作時間：約8小時
u 電池保護功能：低電壓自動關機
u 額定電壓：90～264V AC
u 頻率：47～63Hz
u 充電電壓：12VDC
u 完全充電時間：12小時
u 尺寸：85mm×50mm×30mm
u 運行溫度：0～40攝氏度
u 濕度：20～85%相對濕度，無凝露
u 電源AC220v
u 輸出 5V/50HZ
u 光同步適配器
u 無線同步適配器：AC220v, 同步距離大于100米
u 有線同步適配器：AC220v
1.1.10 環境參數
u 防護等級：IP65
u 運行溫度：-25～60攝氏度
u 濕度：20～90%相對濕度，無凝露
u 有線同步適配器：電源AC220v, 輸出 5V/50HZ
u 光同步適配器巡檢主機內置
無線同步適配器（選配）：電源AC220v, 同步距離大于100米
