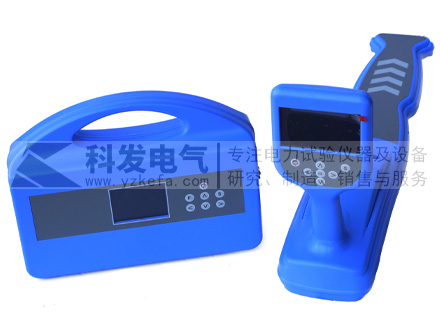

揚州科發KF-6600B2是一套高性能地下金屬管線探測系統，由信號發射機和接收機組成，可用于金屬管線、地下電纜的路徑探測、管線普查和深度測量，配合多種選配附件，可以進行唯一性鑒別，以及管道絕緣破損和部分類型電纜故障的查找。

KF-6600B2智能管線探測儀功能特點

?羅盤和方向顯示：直觀顯示管線走向和左右方向。

?電流方向測量，排除臨線干擾（部分頻率）。

?深度和電流測量。

?全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻及諧波干擾。

?運行電纜探測：高性能發射卡鉗，最大程度向運行電纜耦合輸出信號。

?電纜/管線鑒別：卡鉗（選配件）方便易用，明確給出鑒別結果；可在不方便使用卡鉗時使用。

?接地故障查找：使用A字架（選配件）可定位管線的對地絕緣破損點，箭頭指示故障點方向。

?多種探測頻率：主動探測和被動探測。

?發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應。

?發射機數字功放大功率輸出，全自動阻抗匹配，全自動保護。

?內置大容量鋰離子電池，欠壓自動關機，長時間無操作自動關機（接收機）。

?機殼美觀堅固、質輕便攜。

技術指標

?發射機：

1.輸出方式：直連輸出、感應、卡鉗耦合。

2.輸出頻率：348Hz、624Hz、1280Hz、1860Hz、512Hz、645Hz、820Hz、940Hz、6KHz、8kHz、9kHz、12KHz、33kHz、82kHz、200kHz。

3.輸出功率：最大10W，10檔可調，全自動實時阻抗匹配。

4.直連輸出電壓：最高200Vpp。

5.過載和短路保護。

6.人機界面：320×240點陣液晶顯示器。

7.內置電池：6節18650鋰離子電池，標稱12.6V，4.2Ah。

?接收機：

1.輸入方式：內置接收線圈、識別鉗(選配)、查障A字架(選配)。

2.接收頻率：

探測頻率：348Hz、624Hz、1280Hz、1860Hz、512Hz、645Hz、820Hz、940Hz、6KHz、8kHz、9kHz、33kHz、65kHz、82kHz、131kHz、200kHz。

工頻被動探測頻率：50Hz/60Hz。

3.管線探測模式：寬峰法、窄峰法、音谷法、峰谷法。

4.電纜鑒別模式：卡鉗(選配)智能鑒別和電流測量。

5.人機界面：480×272點陣液晶顯示器。

6.內置電池：4節18650鋰離子電池，標稱4.2V，8.2Ah。

7.定位深度0-6m；深度測量時，被測管線深度0-3m(精度±5%）、被測管線深度3-12m（精度±10%）

?其他：

1.體積：發射機320×240×90mm，接收機670×128×310mm。

2.質量：發射機1.9kg，接收機1.4kg。

3.充電器：輸入AC100～240V，50／60Hz，輸出DC4.2V-1A、輸出DC12.6V-1A。

4.使用條件：溫度:-10℃－40℃，濕度5-90%RH，海拔<4500m。
