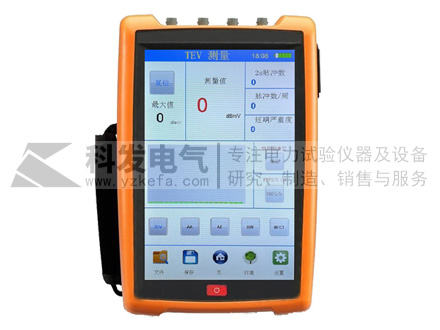

KF-6901D是一款便攜式5通道局部放電巡檢測試儀器，根據不同的配置可以提供暫態地電壓（TEV）、空氣式超聲波（AA）、接觸式超聲波（AE）、高頻電流（HFCT）、超高頻（UHF）5種檢測方式；檢測結果以數字和圖形的方式顯示放電強度、放電相位、歷史數據等,同時提供溫度、濕度、氣壓值的環境測量。

功能特點

u 檢測功能豐富，提供暫態地電壓（TEV）、超聲波（AA和AE）、高頻電流（HFCT）、超高頻（UHF）等多種檢測方式。

u 提供測試數據管理，檢測數據一鍵保存。

u 人機交互采用新的ARM處理器與嵌入式操作系統，觸摸操作，界面友好。

u 提供USB接口可進行數據的導出。

u 內置功能自檢器，確保儀器功能正常。

u 可測量檢測對象的環境溫度和濕度。

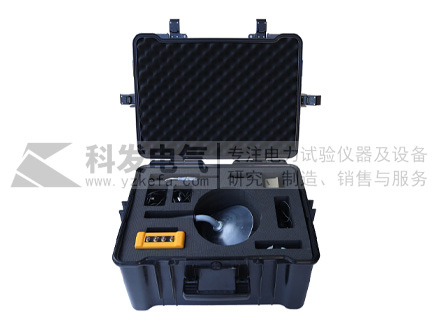

u 附件豐富，方便對各種設備進行檢測，包括TEV探頭、超聲波拋物面波形集中器、接觸式超聲波探頭、外置延長麥克風探頭、HFCT傳感器、超高頻傳感器、非接觸式紅外溫度傳感器等。

u 按照人體工學原理，方便手持操作。

應用場景

它適用于變電站和工廠內的配電柜、開關柜、變壓器、電纜（包括橋架、接頭等）和架空線路的絕緣子、柱上開關、GIS等電氣設備的局部放電的帶電檢測與定位。

硬件參數

1.1.1 TEV暫態地電壓測量

u 傳感器：電容式

u 測量范圍：0～60dBmV

u 頻率范圍：1～100MHz

u 分辨率：1dB

u 精度：±1dB

u 最大脈沖/周期數：1400

u 最小脈沖率：10Hz

1.1.2 AA空氣式超聲波測量

u 測量范圍：-7dBuV～68dBuV

u 分辨率：1dB

u 精度：±1dB

u 傳感器靈敏度：-65dB （0dB=1伏特/ubar 有效值 SPL）

u 傳感器中心頻率：40kHz

u 頻率范圍：20～100kHz

u 傳感器直徑：16mm

u 外差頻率：38.4kHz

1.1.3 AE接觸式超聲波測量

u 測量范圍：0dBuV～68dBuV（0.001mv～1.000mv）

u 分辨率：1dB

u 精度：±1dB

u 傳感器靈敏度：-65 dB (0 dB=1 volt/μbar 有效值SPL)

u 頻率范圍：0～200 kHz

1.1.4 HFCT高頻直流測量

u 傳感器：HFCT

u 測量范圍：0pC～25000pC

u 靈敏度：不低于50pC

u 檢測頻率：3MHz～30MHz

u 內徑：45mm

u 外徑：≥110 mm

u 輸出阻抗：50Ω

u 輸出接口：BNC連接器

1.1.5 UHF超高頻測量

u 傳感器：UHF

u 測量范圍：- 75dBm ~0dBm

u 靈敏度：＞12mm等效高度

u 分辨率：±0.5dB

u 頻率響應：300MHz～1500MHz

u 輸出阻抗：50Ω

u 輸出接口：BNC型

1.1.6 輸入、輸出接口

u LEMO外部超聲波傳感器輸入接口

u BNC外部AE傳感器輸入接口

u BNC外部HFCT傳感器輸入接口

u BNC外部UHF傳感器輸入接口

u 3.5mm立體聲耳機插孔

u 標準SD卡數據存儲接口

u 2.1mm低壓直流（18VDC）充電器接口

u 1.3mm電源同步輸入接口

u USB接口

u RJ45以太網接口

1.1.7 SD卡

u 標配16G（支持4GB及以上SD卡）

1.1.8 耳機

u 3.5mm立體聲耳機插孔，32歐姆

1.1.9 內置電源

u 內部電池：3.7V/31.2Ah 鋰離子電池

u 正常工作時間：約8小時

電池保護功能：低電壓時自動告警
