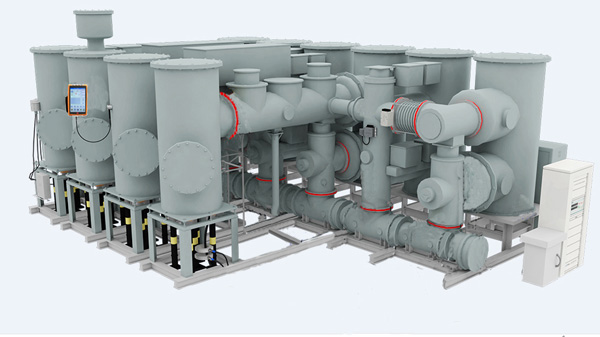

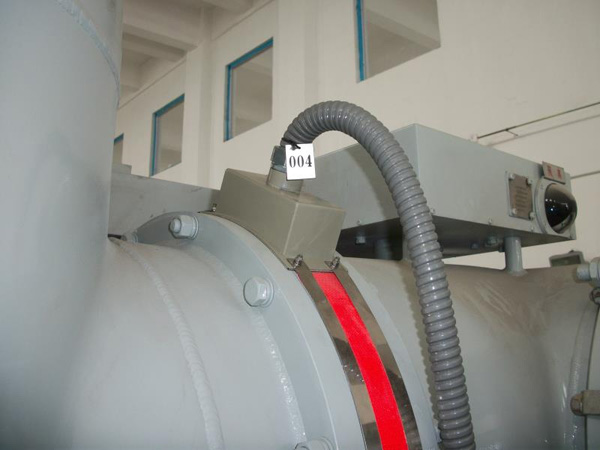

GIS絕緣系統是由SF6氣體和環氧-氧化鋁的聚合物組成的固體支柱絕緣子組成。為了確保氣體及固體絕緣件的可靠性，對每個間隔的GIS絕緣和局部放電現象可能存在及形成的分析及評價是非常重要的。GIS等電力設備絕緣體中絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，擊穿過程很快，將產生很陡的脈沖電流，其上升時間小于1ns，并激發頻率高達數幾百兆到數G赫茲的電磁波。局部放電檢測特高頻（UHF）法基本原理是通過UHF傳感器對電力設備中局部放電時產生的特高頻電磁波信號進行檢測，從而獲得局部放電的相關信息，實現局部放電檢測。根據現場設備情況的不同，可以采用內置式特高頻傳感器和外置式特高頻傳感器。由于現場的電暈干擾主要集中在300MHz 頻段以下，因此UHF 法能有效地避開現場的電暈等干擾，具有較高的靈敏度和抗干擾能力，進一步可實現局部放電帶電檢測、定位以及缺陷類型識別等優點。

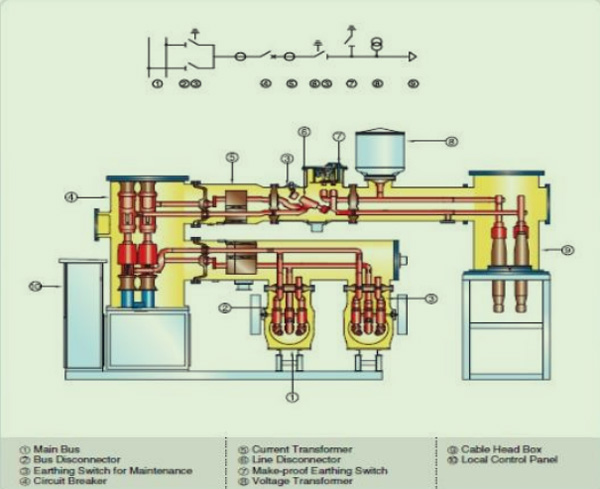

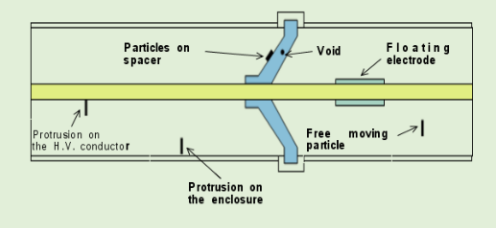

  GIS  構造及檢測示意圖
