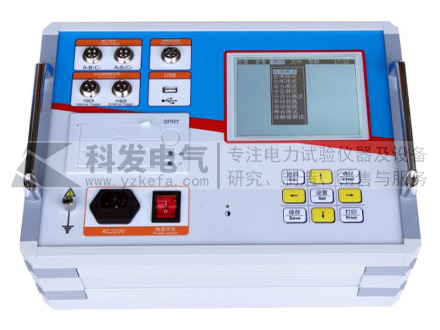

KF-6103B高壓開關機械特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。

1. 儀器可自動識別斷口分、合閘狀態，并根據參考斷口狀態提示相對應的合、分操作。

2.獨立的6斷口，可檢測并提示斷口的連接狀態，方便用戶檢查接線。

3.機內可存儲100組測試結果。

4.大屏幕液晶（320×240）LCD顯示, 高級灰屏，陽光下不反光不黑屏，圖文及漢字菜單操作提示，人性化菜單式界面，操作簡便。

5.儀器具有強大的圖形分析功能，實現波形和測量處理數據同屏顯示，使測試過程更直觀。

6.機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器和測試儀器。

7.本儀器可進行電動和手動分合測試。

8.可進行高、低電壓實驗，自動尋找最低分或合閘電壓。

9.重合閘試驗，可做合分、分合，分合分等參數測量。

10. 真空接觸器（單線圈）參數測量。

技術參數

1.時間測量：6路

  固有分閘（合閘）時間

  分閘（合閘）相內不同期

  分閘（合閘）相間不同期

  合閘（分閘）彈跳時間（彈跳次數）

測試范圍：0.01ms～10000ms

準確度：1ms～100ms內準確度0.5%±2個字，

        大于100ms準確度1%±2個字

速度測量：剛分（剛合）速度

          指定時間段（行程段或角度段）平均速度

2.測速范圍：1mm傳感器 0.01～25.00m/s，

0.1mm傳感器 0.001～2.50m/s，

0.5°角度傳感器0.01～25.00m/s

萬能傳感器：0.01～25.00m/s

3.行程測量：動觸頭行程（行程）

              接觸行程（開距）

              過沖行程或反程（超程）

4.傳感器測量范圍：直線位移傳感器50mm，分辨率:0.1mm，行程0.1～50mm

                   直線位移傳感器300mm，分辨率:0.1mm，行程10～300mm

                   直線位移傳感器500mm，分辨率:1mm，行程10～500mm

                   360線傳感器：360о,分辨率:0.5о,行程5mm～999mm

                   萬能傳感器：分辨率:0.1mm，行程5mm～999mm

5.電流測量：顯示電流為分（合）閘線圈的最大電流值

6.顯示屏：320×240液晶屏，對比度可調

7.數據存儲：可存儲100組測量數據

8.打印機：高速熱敏打印機

9.儀器電源：AC/DC 220V ± 10%；50Hz ± 2%

10.直流電源：輸出電壓：35～265V連續可調，輸出電流：≤ 15A(短時)

11.使用環境：-10℃~+50℃

12.相對濕度：≤90%

注：傳感器和設備型號對應為標配，其他為選配。
