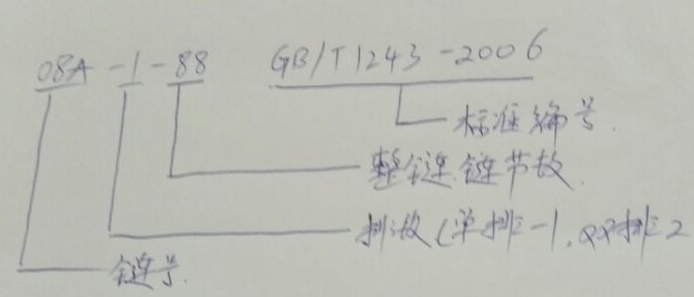

滾子鏈的標記方法
時間：2017-08-26 06:22:35 作者：admin
滾子鏈聯軸器的標記方法
下面的鏈號08A,我們經常說的4分鏈輪相對應
，以此類推16A就是1寸。其實是指的是節距P
，英寸單位表示節距
。
1 in=25.4mm
p=25.4X鏈號/16
08A節距p=25.4X8/16=12.7mm
計算滾子鏈聯軸器齒根圓，齒頂圓 (1)分度圓直徑 d=p/sin(π/z)=152 mm (2)齒頂圓直徑(三圓弧-直線齒形) da=(p*(0.54+1.0/tan(π/z)))=161.1 mm (3)*大齒頂圓直徑(其它齒形) damax=d+1.25*p-d1=163.9 mm (4)*小齒頂圓直徑(其它齒形) damin=d+(1-1.6/z)*p-d1=157.9 mm (5)齒根圓直徑 df=(d - d1)=140.1 mm 滄興聯軸器技術部編輯 ，分度圓直徑
