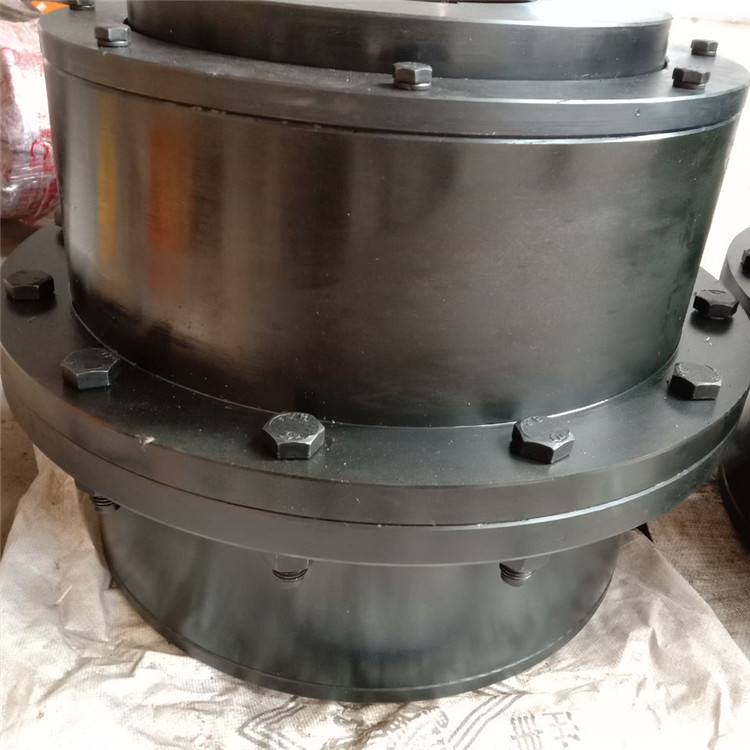

一種內循環潤滑油鼓形齒式聯軸器,它包括軸套、主動端齒輪副、進油環
、中間軸
、從動端齒輪副、頂塊
、齒端壓蓋
、彈簧組件,
其特征是:a
、中間軸的空腔內設置有回油管,
回油管的外壁與中間軸之間形成從動端進油腔體,
回油管的內部形成從動端回油腔體:b
、中間軸上設有主動端進油管路、從動端進油管路
、從動端出油管路,
頂塊上加工有油嘴。鼓形齒式聯軸器的中間軸軸體內為雙層腔體,
即從動端進油腔體和從動端回油腔體,
它借用齒輪機座的潤滑油實現了供油、回油的動態循環潤滑,
無須使用非標軸承，不會出現回油裝置損壞的現象,
提高了稀油潤滑鼓形齒式聯軸器的整體使用壽命，滿足了連續軋機工作特點的要求。
