常見的兩種彈性柱銷聯軸器圖片及介紹
時間：2012-10-05 07:46:14 作者：admin
彈性柱銷聯軸器可分為兩種：HL彈性柱銷聯軸器和HLL帶制動輪彈性柱銷聯軸器
一
、

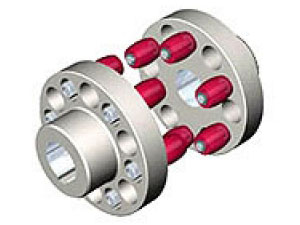

HL型-彈性柱銷聯軸器已列為標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動
。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m
。
彈性柱銷聯軸器具有較大結構簡單
彈性柱銷聯軸器具有較大結構簡單
、合理,維修方便
、兩面對稱可互換,壽命長,允許較大的軸向竄動,具有緩沖
、減震
、耐磨等性能
。
軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)
軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)
。軸孔和鍵槽按標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工
。半聯軸器采用精密鑄造,鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成
。
彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷,置于兩半聯軸器凸緣孔中,通過柱銷實現兩半聯軸器聯接,該聯軸器結構簡單,容易制造,裝拆更換彈性元件 比較方便,不用移動兩半聯軸器
彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷,置于兩半聯軸器凸緣孔中,通過柱銷實現兩半聯軸器聯接,該聯軸器結構簡單,容易制造,裝拆更換彈性元件 比較方便,不用移動兩半聯軸器
。彈性元件(柱銷)的材料一般選用尼龍,有微量補償兩軸線偏移能力,彈性件工作時受剪切,工作可靠性極差,僅適用于要求很低的中速傳動軸系,不適用于工作可靠性要求較高的工況
。
二、
|

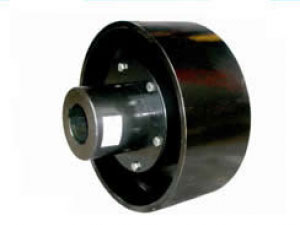

HLL型-帶制動輪彈性柱銷聯軸器本聯軸器已列為標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動 。 HLL型-彈性柱銷聯軸器基本參數和主要尺寸 本聯軸器已列為標準GB5014-85 ，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動 。工作溫度為-20 ～+80℃ ；傳遞公稱扭矩為40～20000N.m。 彈性柱銷聯軸器具有較大結構簡單 、合理 ，維修方便、兩面對稱可互換 ，壽命長 ，允許較大的軸向竄動，具有緩沖 、減震 、耐磨等性能。 軸孔型式有圓柱形(Y) 、圓錐形(Z)和短圓柱形(J) 。軸孔和鍵槽按標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造 ，鑄鐵HT20-40 、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型 ，柱銷采用MC尼龍b制成 。 彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中 ，通過柱銷實現兩半聯軸器聯接 ，該聯軸器結構簡單，容易制造 ，裝拆更換彈性元件比較方便 ，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍 ，有微量補償兩軸線偏移能力 ，彈性件工作時受剪切，工作可靠性極差 ，僅適用于要求很低的中速傳動軸系 ，不適用于工作可靠性要求較高的工況。
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
以上由泊頭市滄興機械有限公司為您提供，希望對了解彈性柱銷聯軸器有所幫助
